DETECTOR DE HUMO DE HAZ REFLEJADO

DETECTOR DE HUMO DE HAZ REFLEJADO

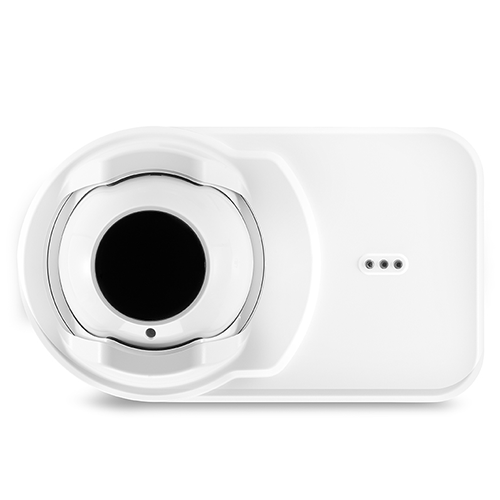

La unidad OSI-R es un detector de humo óptico lineal de haz reflejado, diseñado para funcionar como detector de humo en sistemas de alarma contra incendios. El haz funciona principalmente sobre el principio de oscurecimiento de luz mediante un haz infrarrojo. Los detectores de humo ópticos lineales son especialmente apropiados para proteger edificios con grandes espacios abiertos, como almacenes, atrios, etc. El detector OSI-R es una unidad de transmisor/receptor combinada que se puede conectar directamente a un circuito de detección convencional.

Características principales

Analizador de imágenes

El analizador de imágenes está formado por un transmisor de infrarrojos y un captador de vídeo que recibe el haz, reflejado por un conjunto de espejos catadióptricos, analizando la señal recibida. El cambio de intensidad de la señal recibida se utiliza para determinar la concentración de humo en el ambiente. El receptor del analizador de imágenes, tiene un campo de visión de 12º y rastrea automáticamente el reflector, en caso de movimiento del edificio o de la estructura de soporte. Es prácticamente imposible que el reflector quede fuera del campo de visión del receptor sin que el edificio sufra daños estructurales. Gracias a esto, la unidad OSI-R elimina la causa principal de las falsas alarmas y los fallos de los detectores de haz tradicionales

Filtrado óptico

El filtrado óptico, la adquisición de imágenes de alta velocidad y los algoritmos de software inteligentes proporcionan al sistema OSID niveles de estabilidad y sensibilidad más altos, con mayor estabilidad frente a la variación de iluminación. Así, el detector tendrá mayor resistencia a la luz solar y a los objetos que haya en su campo de visión. El detector no generará una alarma cuando esté saturado de luz solar, luz solar reflejada o cualquier otra fuente de luz muy brillante. En el peor de los casos, el detector generará un estado de avería. De esta manera, se elimina otra causa de las falsas alarmas de los detectores de haz tradicionales. Gracias a las técnicas de análisis de imágenes de humo, el detector no pasará a estado de alarma por un bloqueo parcial repentino.

Alineación

El proceso de alineación del detector es extremadamente intuitivo, rápido y preciso. Tanto el transmisor de infrarrojos como el analizador de imágenes CMOS están integrados en el visor y pueden girar libremente en todas las direcciones. El visor se mueve +/- 20º en la dirección vertical y 50º en la dirección horizontal. Cuatro flechas que indican la dirección de movimiento del visor dirigirán al usuario hasta encontrar la alineación perfecta del analizador de imágenes con el reflector. Para empezar a trabajar rápidamente a larga distancia, se puede integrar una herramienta láser en el visor para encontrar el reflector rápidamente y luego refinar el visor hasta la alineación óptima. Una vez conseguida la alineación óptima, indicada por todas las flechas y el LED de color verde, se bloquea el visor apretando la palanca que está a su lado. A continuación, se coloca una cubierta (que se puede pintar) sobre la parte frontal para ocultar las flechas de alineación y el mecanismo de bloqueo. La sensibilidad del detector, la más alta y precisa actualmente en el mercado, se selecciona y se establece automáticamente en la sensibilidad óptima en función del tamaño del reflector medido en el campo de visión. El detector incorpora compensación automática de deriva, por lo que el detector ajustará sus umbrales de detección con cualquier reducción de señal del haz a largo plazo causada por la contaminación de las superficies ópticas. También se proporciona una opción de calentamiento interno en el analizador de imágenes para evitar la condensación en la superficie óptica.
